A levitação magnética é um conceito que pode ser aplicado a quase qualquer mecanismo de engenharia. No entanto, também pode ser implementado em objetos de entretenimento comuns, como o Goku que voa de verdade na Nuvem Voadora ou esta bola de discoteca que se torna a rainha da festa científica e tecnológica.
ANÚNCIO
No final dos anos 70 e durante toda a década de 1980, uma bola com espelhos que refletia as luzes fazia parte de todos os estabelecimentos de festas noturnas, conhecidos como discotecas. Elas eram sustentadas por um cabo, que em algumas ocasiões era o mesmo da eletricidade que lhes fornecia energia, para as luzes ou para girar.
Mas como no vasto e extenso Universo da Internet tem de tudo, nos deparamos com um vídeo de um gênio da engenharia que fez a mesma bola de discoteca, mas suspensa, segurada com o método de levitação magnética.
O melhor é que o gênio criador dessa maravilha com levitação magnética fez um vídeo no YouTube no qual ele explica como qualquer pessoa pode fazer o mesmo mecanismo em casa.

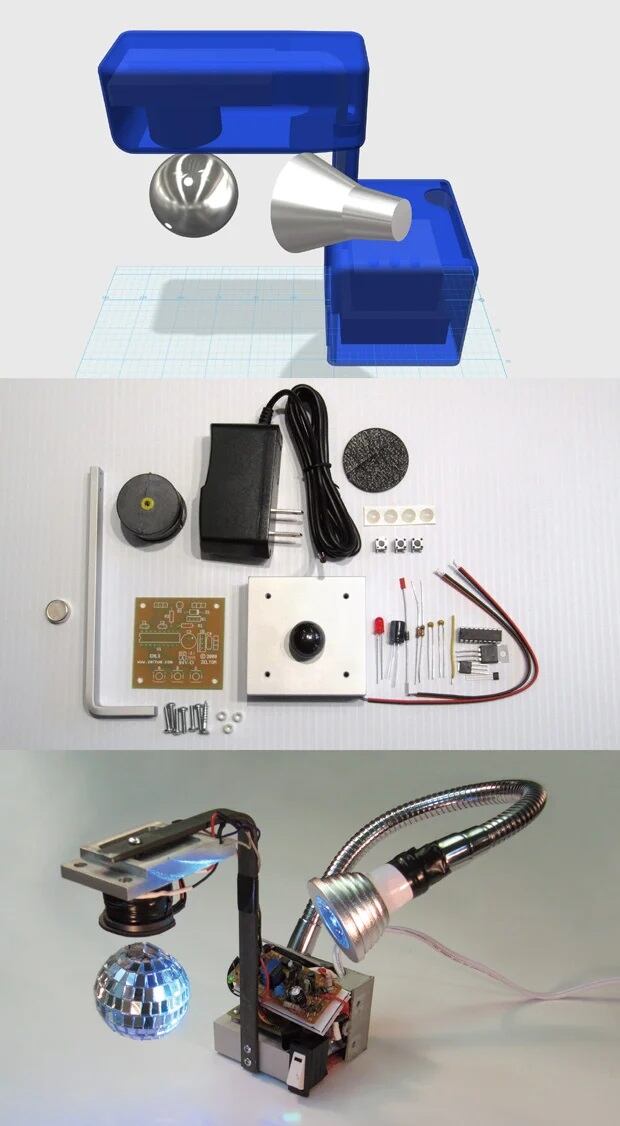

A bola de discoteca com levitação magnética
O autor chama-se W. Wayt Gibbs e descreve num artigo no Spectrum como conseguiu fazer uma bola de discoteca flutuar usando levitação magnética.
"Encontrei um eletroímã de 6 watts em uma loja online por 15 dólares americanos e um conjunto de 10 ímãs de neodímio em forma de botão custava 10 dólares. Pensei que simplesmente penduraríamos o eletroímã em uma viga, colaríamos um dos ímãs de terras raras no centro de gravidade do barco de brinquedo e então ajustaríamos manualmente a corrente que flui para a bobina do eletroímã até que a atração levitante entre os ímãs equilibrasse exatamente a força da gravidade", disse o especialista.
"Para a nossa primeira tentativa, optamos por um design que mede a proximidade do íman permanente ao eletroíman usando sensores de efeito Hall montados na parte superior e inferior da bobina do eletroíman. O eletroíman é alimentado por uma corrente modulada por largura de pulso. Um amplificador operacional subtrai a saída dos dois sensores para obter uma voltagem que mede a força do campo originado no íman permanente que flutua abaixo da bobina. Um segundo amplificador operacional compara esse sinal com uma voltagem de referência que estabelece a distância a que o íman deve flutuar. Qualquer diferença entre o sinal e a voltagem de referência é enviada como um sinal de erro para um modulador de largura de pulso KA7500C, que ajusta a saída de potência para a bobina a cerca de 10 kilo-hertz para corrigir o erro", acrescentou.
"Depois de construído o sistema, montamos nossa mesa. A bobina era muito fraca para suspender algo que não fosse o próprio ímã (então não era uma nave espacial de Star Trek), mas funcionou, quase. Se eu mantivesse um dedo tocando suavemente o lado do ímã permanente, ele flutuava por um minuto de cada vez. Mas sem esse toque estabilizador, os pequenos movimentos rapidamente se tornavam grandes movimentos e faziam o ímã se soltar", relatou.
